QT160B光電瞄準單元采用三光光電模塊和圖像跟蹤器一體化設計，具有重量輕、精度高和集成度高等特點，可安裝在各種槍械上，用于對目標晝夜偵察、監視和鎖定。
通過紅外和可見光可實現全天時對目標的探測和跟蹤，可實時輸出紅外和可見光圖像，激光測距機可實時測量輸出距目標距離。
?
一、?實物圖片
?
圖1 QT160B光電瞄準單元產品圖片
?
二、?產品功能
a)?具備紅外、可見光圖像和激光測距；
b)?具備可見光調焦、變倍功能；
c)?具備圖像跟蹤過程中連續變焦的功能；
d)?具備皮卡能力；
e)?具備圖像疊加功能；
f)?具備根據指令生成光標功能；
g)?具備圖像跟蹤能力；
h)?具備典型目標（人、車）識別能力；
三、?安裝平臺
各種槍械。
?
四、?主要技術參數
型號 | QT160B光電瞄準單元 |
紅外熱像儀 |
探測器類型 | 非制冷焦平面探測器 |
工作波段 | 8μm～14μm |
探測器分辨率 | 640×512 |
像元尺寸 | 12μm |
鏡頭焦距 | 35mm |
視場角 | 12.5°×10.0° |
偽彩 | 10種 |
數字變倍 | 1～4X |
噪聲等效溫差 | NETD≤50mK |
最小可分辨溫差 | MRTD≤500mK |
可見光相機 |
分辨率 | 1920×1080 |
響應波段 | 0.4μm～0.9μm |
像元尺寸 | 2.8μm |
光學變倍 | 30倍 |
焦距 | 4.6mm～138mm |
視場角 | 54.1°×30.4°～1.99°×1.1° |
變焦方式 | 自動對焦、手動調焦 |
最低照度 | 0.01Lux（黑白） |
激光測距機 |
波長 | 1535nm |
最大測距距離 | ≥3000m（能見度≥15Km條件下） |
最小測距距離 | ≤15m |
測距精度 | ±2m |
測距頻率 | 1～5Hz |
系統指標 |
圖像跟蹤 | 自動跟蹤選定目標 |
供電電壓 | 直流18V～30V |
功率 | 穩定功耗：≤40W |
重量 | ≤2.5kg |
體積 | 194.7mm×142mm×115mm |
接口 |
控制接口 | RS422 |
視頻接口 | HD-SDI/百兆網 |
存儲接口 | ≤128G存儲卡（Mini SD卡） |
存儲格式 | .avi格式 |
環境適應性 |
工作溫度 | -40℃～＋60℃ |
存儲溫度 | -45℃～＋65℃ |
防護等級 | IP67 |
?
五、?機械尺寸及安裝接口
?

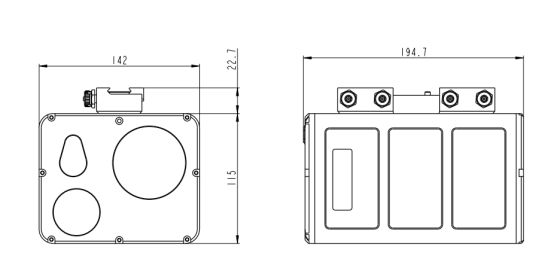

圖2產品機械尺寸圖
